私たちが普段、何気なく利用しているエレベーター、自動販売機、あるいは工場のロボットや生産ライン。これらがまるで意思を持っているかのように正確に動くのは、そのすべてに制御盤という「頭脳」が存在するからです。
「制御盤」という言葉は、一般にはあまり馴染みがないかもしれません。しかし、私たちの社会を支える様々な機械や設備は、この制御盤なくしては成り立たないと言っても過言ではありません。
この記事では、制御盤とは何かという基本的な定義から、その役割、内部の仕組み、そして製造プロセスまで、専門知識がない方にもわかりやすく、3,500文字以上のボリュームで徹底的に解説します。この記事を読めば、制御盤のすべてがわかります。
1. 制御盤とは？身近な場所で活躍する「頭脳」の正体
制御盤とは、機械や設備を自動で動かすために必要な電気部品や制御機器、配線などを一つの金属製の箱に収めた装置です。英語では「Control Panel」と呼ばれ、文字通り「制御（コントロール）するための盤」を意味します。
制御盤は、工場の生産ライン、エレベーター、建物の空調設備、さらには私たちの身近にある自動販売機やコインパーキングの精算機など、自動で動くあらゆる場所で活躍しています。
配電盤・分電盤との違いを明確に理解する
「配電盤」や「分電盤」など、似たような名前の「盤」がいくつかありますが、それぞれ役割が異なります。
- 配電盤：電力会社から引き込んだ電気を、建物や工場全体に大まかに分配するための設備。高圧の電気を変圧する役割も担います。
- 分電盤：配電盤から分配された電気を、各部屋やコンセントといった末端の設備に細かく分けるための設備。一般家庭にあるブレーカーの箱がこれに該当します。
- 制御盤：電気を特定の機械や設備の制御に特化して使用するための設備。
電気の流れは、「配電盤」→「分電盤」→「制御盤」という順で、徐々にその役割が細分化されていきます。制御盤は、この電気の流れの最終段階で、機械を「思い通りに動かす」という最も高度な役割を担っているのです。
2. 制御盤が担う3つの重要な役割
制御盤は、単に電気を送るだけでなく、非常に高度で重要な役割を担っています。
① 制御機能
制御盤の最も基本的な役割は、機械をあらかじめ決められた手順や条件に従って自動で動かすことです。これは「シーケンス制御」と呼ばれ、制御盤の**PLC（プログラマブルロジックコントローラー）**という頭脳が、ソフトウェアに書き込まれたプログラムを実行することで実現されます。
② 監視・表示機能
制御盤には、機械の状態や異常を監視し、オペレーターに知らせる機能も備わっています。
- 表示灯やランプ：機械の稼働状況（運転中、停止中など）や異常の有無を色で表示します。
- アナログ・デジタルメーター：電流値や電圧値、温度、圧力などのデータを正確に表示します。
- タッチパネル：機械の状態をグラフィカルに表示し、操作を簡単に行えるようにします。
これらの機能により、オペレーターは機械の状態をリアルタイムで把握し、必要に応じて迅速に対応することができます。
③ 安全機能
制御盤は、機械の安全な稼働を守る上でも不可欠です。
- 安全回路の構築：緊急停止ボタンが押された際に、機械の動作を瞬時に停止させる回路を組み込んでいます。
- 遮断・保護機能：過負荷や短絡（ショート）といった異常電流を検知した場合、ブレーカーが作動して回路を遮断し、機械の損傷や火災事故を防ぎます。
3. 制御盤の内部構造と主要な構成機器
制御盤の箱の中には、多種多様な電気部品が組み込まれています。これらの部品が複雑に連携し合うことで、制御盤は一つのシステムとして機能します。
制御盤の頭脳「PLC（シーケンサ）」
**PLC（Programmable Logic Controller）**は、制御盤の「脳」にあたる最も重要な部品です。センサーやスイッチからの入力信号を読み取り、事前にプログラムされた論理に基づいてモーターや電磁弁などの出力機器に命令を出します。
動力を制御する機器
- 電磁リレー：制御回路におけるスイッチの役割を果たします。小さな電流で大きな電流をオン・オフできるため、様々な機器の制御に不可欠です。
- インバータ：モーターの回転速度を自由に調整するための機器です。電源の周波数を変えることでモーターの回転数を制御し、省エネルギー運転を実現します。
- サーボアンプ：ロボットや精密機械のモーターを、位置や速度、トルクまで正確に制御するための機器です。
安全を守る機器
- ブレーカー：回路の過負荷や短絡を検知して電気を遮断し、機器や配線を保護します。
- 無停電電源装置（UPS）：停電が発生しても、一定時間電力を供給し続けることで、機械のシャットダウンやデータ損失を防ぎます。
- 電磁接触器：モーターなどの大きな負荷を開閉する際に使用されるスイッチです。
その他
- スイッチング電源：商用電源（交流）を、PLCなどの機器が動作するために必要な直流電源に変換します。
- 端子台：外部からの配線や制御盤内部の配線を接続・中継するための部品です。
- 温度調節器・サーモスタット：制御盤内部の温度を管理し、機器の熱暴走を防ぎます。
4. 制御盤の用途と種類：多様な現場で活躍
制御盤は、その用途や設置場所によって様々な種類に分類されます。
用途による分類
- 動力制御盤：モーターなどの動力を制御することに特化した制御盤です。
- 操作盤：オペレーターが機械を操作するためのボタンやスイッチ、表示灯などが集約された盤です。
- 監視盤：複数の機械や設備の稼働状況を集中管理・監視するための盤です。
- プラント制御盤：化学プラントや発電所など、大規模なプラント全体の運転を制御・監視するための盤です。
設置場所による分類
- 屋内型制御盤：屋内に設置されることを前提に作られます。防水・防塵性能は屋外型ほど高くありませんが、熱対策などが重要になります。
- 屋外型制御盤：風雨や直射日光、埃にさらされる屋外に設置されるため、高い防水・防塵性能（IP規格）が求められます。
- 機械側制御盤（マシンサイド制御盤）：機械のすぐそばに設置される小型の制御盤です。
5. 制御盤の製造プロセス：設計から完成まで
制御盤は、既製品を組み立てるだけでなく、一台一台が顧客の要望に合わせてオーダーメイドで製作されることが多いです。その製造プロセスは、大きく以下のステップに分けられます。
- 電気設計：顧客から提供された仕様書や図面に基づき、制御盤全体の回路設計を行います。この工程が制御盤の性能を左右する最も重要なフェーズです。
- 部品調達：設計図に基づき、必要な電気部品や制御機器を選定し、調達します。
- 筐体加工：制御盤の箱となるキャビネットに、スイッチやランプを取り付けるための穴開け加工を行います。
- 機器取り付け・配線：キャビネット内に機器を取り付け、設計図通りに配線作業を行います。この作業は熟練した技術が求められます。
- 検査・試験：完成した制御盤が、設計図通りに正しく動作するか、安全性が確保されているかを厳密に検査します。出荷前の最終確認です。
- 納品・設置：検査に合格した制御盤を顧客に納品し、現場で設置・配線工事を行います。

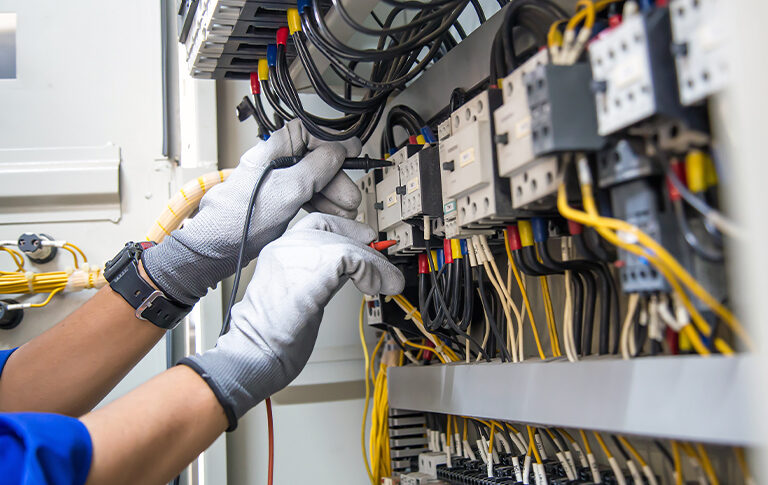

6. 制御盤のメンテナンスと故障予防：安定稼働のために
制御盤は、常に稼働しているため、時間と共に部品が劣化していきます。定期的なメンテナンスを怠ると、予期せぬ故障や生産停止、重大な事故に繋がる可能性があります。
なぜメンテナンスが重要なのか？
- 部品の寿命：制御盤内部のリレーや電解コンデンサ、ファンなどは消耗品であり、寿命があります。劣化が進むと誤動作や故障の原因になります。
- ホコリや熱：制御盤は工場などの過酷な環境に置かれることが多く、内部にホコリが溜まったり、熱がこもったりすることで、部品の故障リスクが高まります。
- 事故の予防：定期的な点検により、部品の劣化や配線の緩みなどを早期に発見でき、大きな事故を未然に防ぐことができます。
メンテナンスの主な内容
- 内部の清掃：ホコリや汚れを定期的に除去します。
- 部品の点検：ブレーカーの動作確認、リレーの劣化状態、端子台の緩みなどをチェックします。
- ファンフィルターの交換：冷却用ファンのフィルターを定期的に交換し、盤内の温度上昇を防ぎます。
- 絶縁抵抗測定：電気的な安全性が保たれているかを測定します。
よくある質問（FAQ）
Q. 制御盤の寿命はどれくらいですか？
A. 制御盤本体の寿命は20〜30年程度とされています。しかし、内部の部品はそれぞれ寿命が異なるため、定期的な点検と部品交換を適切に行うことで、長期間にわたって使用することが可能です。
Q. 制御盤の製造にはどのくらいの期間がかかりますか？
A. 設計から納品までの期間は、制御盤の規模や仕様によって大きく異なります。簡単なもので数週間、大規模なものでは数ヶ月から半年以上かかることもあります。
Q. 制御盤の故障を防ぐにはどうすればよいですか？
A. 日常的な目視点検（異音、異臭、発熱の有無）が非常に重要です。また、専門業者による定期的なメンテナンスを計画的に行うことで、故障リスクを大幅に低減できます。
まとめ：制御盤は現代社会の「縁の下の力持ち」
制御盤は、私たちの目に触れる機会は少ないですが、あらゆる機械や設備を動かし、現代社会を支える上で不可欠な存在です。単に電気を流すだけでなく、制御・監視・安全という3つの重要な役割を担い、私たちの生活の利便性と安全性を高めています。
この奥深い世界を知ることで、身の回りの機械がより身近に感じられるのではないでしょうか。
