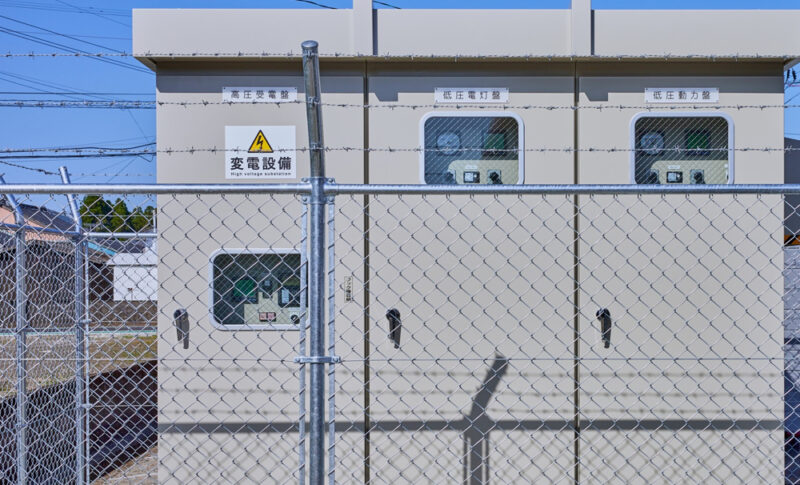

「キュービクル」という言葉を耳にしたことはありますか？大きな商業施設や工場、病院などの敷地の片隅に、金属製の箱がひっそりと置かれているのを見たことがあるかもしれません。その箱こそが、私たちの生活に欠かせない電気を安全に供給するための重要な設備、キュービクルです。
この記事では、キュービクルの基本から、その役割、内部構造、そして設置のメリットや注意点まで、専門知識がない方にもわかりやすく、徹底的に解説します。この記事を読めば、キュービクルのすべてがわかります。
1. キュービクルとは？正式名称と基本的な役割
キュービクル（Cubicle）とは、正式名称を「キュービクル式高圧受電設備」といい、発電所から送られてくる高圧の電気を、私たちが安全に使用できる低圧の電気に変換するための設備一式を、金属製の箱に収めたものです。
キュービクルの「キューブ（Cube）」は「立方体」を意味しており、その名の通り、必要な機器がコンパクトな箱に収められているのが特徴です。以前は「電気室」や「変電室」を設け、そこに多数の機器を設置する必要がありましたが、キュービクルが普及したことで、大幅な省スペース化と施工費用の削減が実現しました。また、屋内外を問わず設置場所を選ばないため、建物の設計自由度も向上しました。
この設備が必要となるのは、主に高圧受電契約を結んでいる事業所です。具体的には、契約電力が50kW以上の電力を必要とする大規模な施設（オフィスビル、商業施設、工場、病院、大型マンションなど）が該当します。なぜなら、50kW以上の電力は発電所から高圧（6,600V）で送られてくるため、そのままでは建物内で使用できず、必ず電圧を下げる変圧作業が必要となるからです。
一方、一般的な家庭や小規模店舗では低圧受電契約を結んでおり、電力会社が管理する電柱上の変圧器で既に電圧が下げられているため、キュービクルの設置は不要です。
2. なぜキュービクルが必要なの？3つの重要な役割
キュービクルは、単に電圧を変えるだけの設備ではありません。私たちの安全を守り、電力の効率的な使用を支える、以下の3つの重要な役割を担っています。
変圧機能（高圧→低圧）
これがキュービクルの最も基本的な役割です。発電所から送られる6,600Vの高圧電力を、施設内で使用できる100Vや200Vの低圧電力に変圧します。この変圧がなければ、施設内の照明や空調、PC、エレベーターといった電気機器は一切使用できません。キュービクルは、いわば施設の心臓部として、電気というエネルギーを安全な形で各機器に送り届ける働きをします。
遮断・保護機能
家庭のブレーカーと同様に、キュービクルには過電流や漏電、短絡（ショート）といった異常を検知した際に、自動で電気の供給を遮断する保護機能が備わっています。これにより、電気火災や感電事故などの重大なトラブルを未然に防ぎ、設備と利用者の安全を守ります。
電力安定・効率化
キュービクルの内部には、電力の無駄を減らすための機器が組み込まれています。これにより、安定した電圧を保ち、電力損失を最小限に抑えることで、省エネ効果を高め、電気料金の削減にも貢献します。特に、高圧進相コンデンサという機器は、電力会社の料金制度において重要な「力率」を改善し、電気料金の割引に繋がることもあります。
3. キュービクルの内部構造：主要な構成機器を解説
キュービクルという一つの箱の内部には、非常に重要な役割を持つ複数の機器が収められています。ここでは、代表的な構成機器を紹介します。
- 断路器（DS）：高圧回路の開閉を行う機器です。無負荷状態の回路を開閉する際に使用され、安全に作業を行うために不可欠です。
- 負荷開閉器（LBS）：負荷電流を遮断できる開閉器です。通常時の回路開閉や保守点検時に使用されます。
- 高圧遮断機（VCB）：過電流や短絡事故が発生した際に、瞬時に回路を遮断し、被害の拡大を防ぐ最も重要な保護装置です。
- トランス（変圧器）：高圧電力（6,600V）を低圧電力（100V, 200V）に変換する、キュービクルの心臓部です。
- 高圧進相コンデンサ：電気設備の力率を改善し、電気料金の削減に貢献します。
- 計器用変成器（VT・CT）：高電圧・大電流を安全に測定するために、低電圧・小電流に変換する役割を担います。
- 電圧計・電流計：受電している電圧や電流の値を表示する機器です。これらの値は、設備の正常な稼働状態を確認するために不可欠です。
- 低圧配電盤：変圧された低圧電力を、各機器やフロアに適切に分配するための配電盤です。
4. キュービクルの種類：設置場所と構造による違い
キュービクルには、その設置場所や構造によっていくつかの種類があります。
- 屋外型：最も一般的なタイプで、屋外に設置することを前提に、雨風や直射日光に耐えられるよう設計されています。屋上や建物の敷地内に設置されます。
- 屋内型：建物内部の電気室などに設置されます。屋外型に比べて防水・防塵対策は不要ですが、火災や排熱対策が必要になります。
- 開放型：機器が箱に収められておらず、むき出しの状態で設置されるタイプです。安全性の観点から、現在はほとんど使用されていません。
- 密閉型：機器が金属製の箱に完全に収められているタイプで、現在の主流です。感電リスクを低減し、安全性を高めています。
5. キュービクル設置のメリットと注意点
設置のメリット
- 電気料金の削減 高圧受電契約を結ぶことで、低圧電力よりも単価が安い高圧電力を利用できます。これにより、使用電力量が多い施設ほど、電気料金を大幅に抑えることができます。キュービクル設置の最大のメリットの一つと言えるでしょう。
- 省スペース化と安全性 必要な機器が一つの箱にまとまっているため、専用の電気室を設ける必要がなく、建物のスペースを有効活用できます。また、機器が金属製の箱に収められているため、外部からの接触による感電リスクも低減します。
設置の注意点
- 専門的な保守・点検が必須 キュービクルは、専門的な知識と技術を持った電気主任技術者による定期的な保安点検が法律で義務付けられています。この点検を怠ると、機器の故障や事故に繋がるだけでなく、法的な罰則の対象となる可能性もあります。点検には月次点検や年次点検があり、機器の健全性を常にチェックする必要があります。
- 初期費用と設置場所 キュービクル本体の購入費用や設置工事費が必要となります。また、設置場所は屋上や駐車場の隅など、周囲の環境や安全性を考慮して決定する必要があり、その場所の確保も重要です。
6. キュービクル導入から運用までの流れ
キュービクルの導入は、単に機器を設置するだけでは終わりません。一般的には以下のステップで進められます。
- 相談・調査：専門業者に相談し、施設の電力需要や設置場所の条件を調査します。
- 設計・見積もり：調査結果に基づき、最適なキュービクルの仕様を設計し、費用を見積もります。
- 契約・発注：見積もりに納得したら、契約を結び、キュービクルの製造を発注します。
- 工事・設置：専門の電気工事士が現場で設置工事を行います。この際、電力会社への申請手続きも並行して行われます。
- 保安管理：設置後は、電気主任技術者による定期的な保安点検がスタートします。これにより、キュービクルが常に安全な状態を保てるよう管理されます。
よくある質問（FAQ）
Q1：キュービクルはどのくらいの頻度で点検が必要ですか？
A1：電気事業法により、1年に1回以上の「年次点検」が義務付けられています。また、月1回程度の「月次点検」も推奨されています。
Q2：キュービクルの寿命はどのくらいですか？
A2：一般的に、キュービクル本体の寿命は20〜30年程度とされています。ただし、内部の主要機器（変圧器や遮断機など）はさらに寿命が短く、劣化具合に応じて順次交換が必要です。適切なメンテナンスを行うことで、より長く安全に使用できます。
Q3：キュービクルのメンテナンス費用はどれくらいかかりますか？
A3：規模や契約内容によって異なりますが、月々の点検費用と年次の定期点検費用がかかります。正確な費用については、複数の専門業者から相見積もりを取ることをお勧めします。
Q4：キュービクルを設置しないとどうなりますか？
A4：契約電力が50kW以上の施設でキュービクルを設置しない場合、電力会社から高圧電力の供給を受けることができず、事実上、施設の運営ができません。法律違反にもなり、罰則の対象となります。
まとめ：キュービクルは現代社会に不可欠な設備
キュービクルは、私たちの生活を支える電気を、安全かつ効率的に供給するために不可欠な設備です。発電所からの高圧電力を安全な低圧電力に変圧し、過電流や漏電から設備を守り、さらに電気料金の削減にも貢献します。
キュービクルは普段あまり意識することのない存在かもしれませんが、現代社会のインフラを支える縁の下の力持ちと言えるでしょう。
